Alguém aí pediu um case de sucesso de digitalização BIM? A Blocks trouxe um para você saindo do forno!
No BlocksCase de hoje, vamos entender um pouco sobre a nossa colaboração com a Tecno, uma renomada empresa de cozinhas gourmet.
Quer um “spoiler”? Nesse projeto, digitalizamos todo o catálogo da marca em Revit, SketchUp e GLB (realidade aumentada), além de organizarmos todo o acervo digital em uma Central de Download.
Incrível, né? A parceria com a Tecno está sendo um grande case de sucesso, onde cada etapa de desenvolvimento é um aprendizado novo.
Quer saber como desenvolvemos esse projeto tão especial? Então, chega de enrolação e vamos entender todas as fases do projeto da Tecno.
Então, bora lá!
Conheça um pouco da Tecno
A Tecno é uma empresa brasileira que atua no setor de eletrodomésticos de luxo, representando um grupo de quatro marcas: Tecno, Bertazzoni, Lofra e Elica.
O grupo de marcas é conhecido globalmente por seus fogões, cooktops, coifas, geladeiras, adegas e outros equipamentos de cozinha de alto padrão.
Boa parte de suas linhas vem do exterior, especialmente da Itália, e a Tecno é a importadora e distribuidora exclusiva desses produtos no Brasil.
Então, o público-alvo da Tecno são consumidores de altíssimo padrão e, também, arquitetos e designers de interiores envolvidos em projetos residenciais sofisticados.
Como a colaboração entre Tecno e Blocks começou?
A nossa colaboração com a Tecno começou em 2023, motivada por uma necessidade clara: digitalizar produtos em 3D para disponibilizá-los aos arquitetos e designers.
Havia uma urgência em desenvolver bibliotecas digitais nos formatos Revit e SketchUp, para a utilização em projetos arquitetônicos.
Então, nós da Blocks, atendemos prontamente ao chamado da Tecno.
Inicialmente, modelamos um produto em Revit e exportamos para SketchUp no dia seguinte, o que demonstrou nossa agilidade em nossos serviços de digitalização BIM.
Com a entrega ágil, a Tecno se interessou pelos serviços de alta qualidade e logo ganhou nossa confiança, enviando um volume maior de produtos a serem modelados.
O objetivo central com a colaboração era disponibilizar seus produtos de alto padrão em formato digital e conseguimos.
Então, conforme a parceria avançou, o escopo também evoluiu.

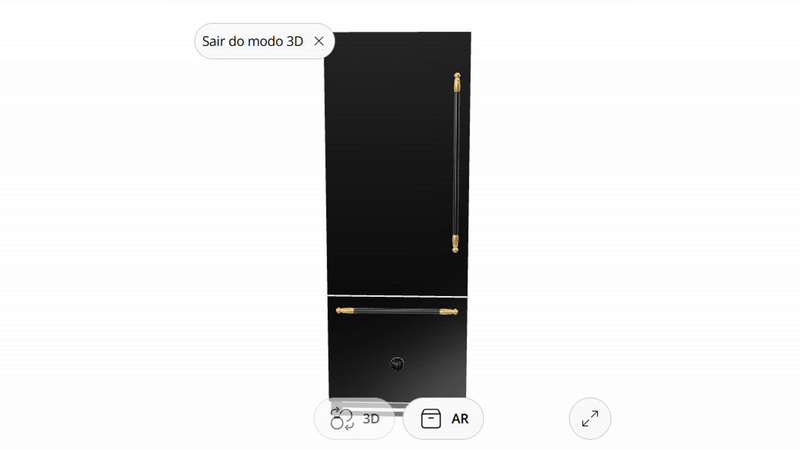

De início, a demanda era focada em Revit e Sketchup, mas logo a Tecno solicitou modelos no formato GLB (um formato 3D leve, ideal para visualização em web e realidade aumentada).
Esse desafio abriu novas possibilidades para a Blocks e, hoje, oferecemos serviços de digitalização em arquivos GLB.
Ou seja, uma colaboração que começou para suprir uma necessidade imediata da biblioteca BIM, acabou impulsionando a Blocks a expandir ainda mais seu portfólio.
Quais foram os serviços prestados durante o projeto?
Durante toda nossa colaboração, foram prestados três tipos de serviços, sendo eles: modelagem e digitalização, gestão de arquivos e central de downloads.
Para você saber mais sobre nosso projeto, vamos saber o que aconteceu em cada etapa. Vamos lá?
- Modelagem e digitalização de produtos: o primeiro serviço oferecido foi a criação de modelos 3D detalhados dos mobiliários da Tecno nos formatos Revit, SketchUp e GLB. Cada item foi primeiro modelado no Revit com todas as informações técnicas relevantes e depois exportado para SketchUp e GLB.
- Gestão de arquivos digitais: além da modelagem e digitalização, a Blocks também realizou uma organização completa do acervo digital de modelos e materiais da Tecno. Isso envolve mapear todos os arquivos, como modelos 3D, imagens, manuais, fichas técnicas, PDFs, etc. Durante o mapeamento, foi identificado o status de cada produto (ativo ou descontinuado) e quais formatos de arquivo cada um possuía, apontando também lacunas (por exemplo, itens que tinham apenas desenho técnico ou nenhum modelo 3D desenvolvido). Após essa análise, consolidamos todos esses arquivos em um só lugar.

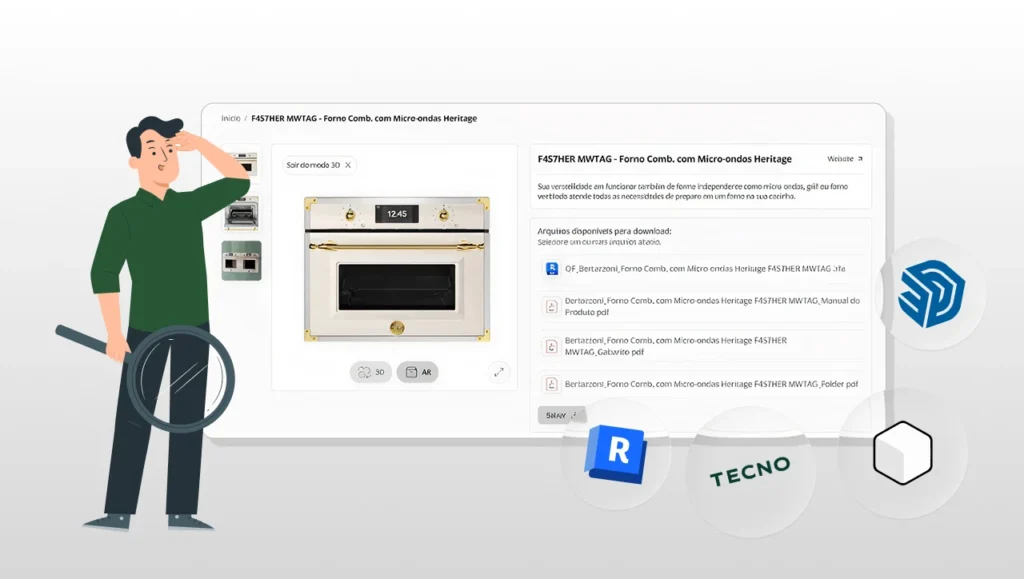

- Central de Downloads: como resultado da gestão dos arquivos, a Blocks desenvolveu uma Central de Downloads online para a Tecno (um portal web onde arquitetos e especificadores podem acessar e baixar diretamente os arquivos digitais atualizados dos produtos). Agora, com o novo portal, o conteúdo fica disponível de forma organizada e pesquisável, o que elimina a necessidade de solicitações individuais e agiliza o atendimento aos profissionais. Além disso, a Tecno também optou por publicar seus modelos no plugin da Blocks e no repositório público SketchUp 3D Warehouse.
Em geral, foram esses os serviços oferecidos para a Tecno e, até hoje, seguimos desenvolvendo e melhorando o nosso processo de criação.
Blocks e Tecno: processos técnicos da colaboração
Agora que você já sabe o que foi oferecido na colaboração entre a Blocks e a Tecno, vamos conhecer a fundo os processos de desenvolvimento.
1. Coleta de informações
Tudo começa com uma “boa” coleta de dados!

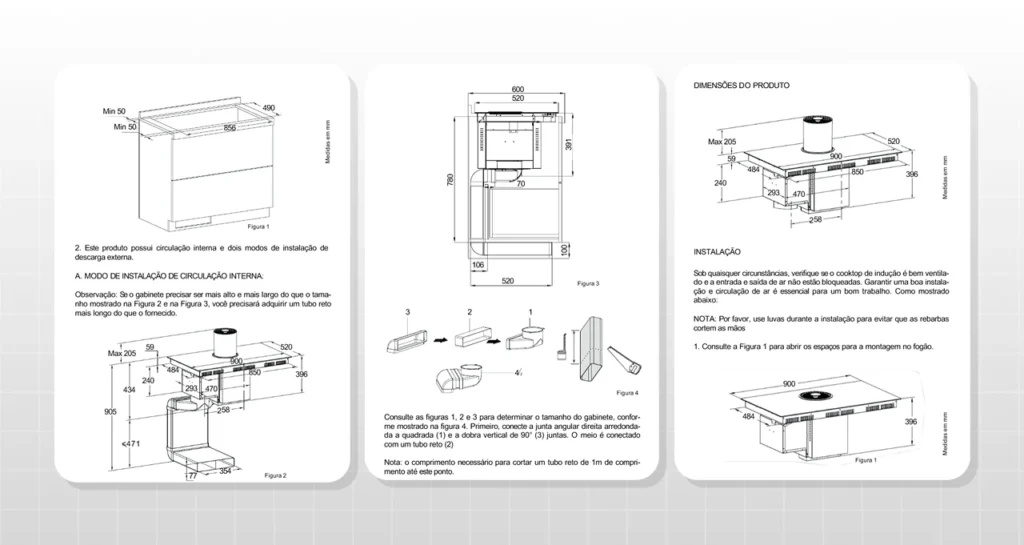

Inicialmente, a Tecno forneceu à Blocks todos os materiais de referência disponíveis, incluindo especificações técnicas, manuais, dimensões, fotos e eventualmente antigos modelos 3D já prontos.
A coleta de dados, em uma digitalização BIM, é essencial. Essa etapa faz com que entendamos cada produto a fundo antes de começar a modelá-lo, o que evita o retrabalho.
2. Modelagem BIM em Revit

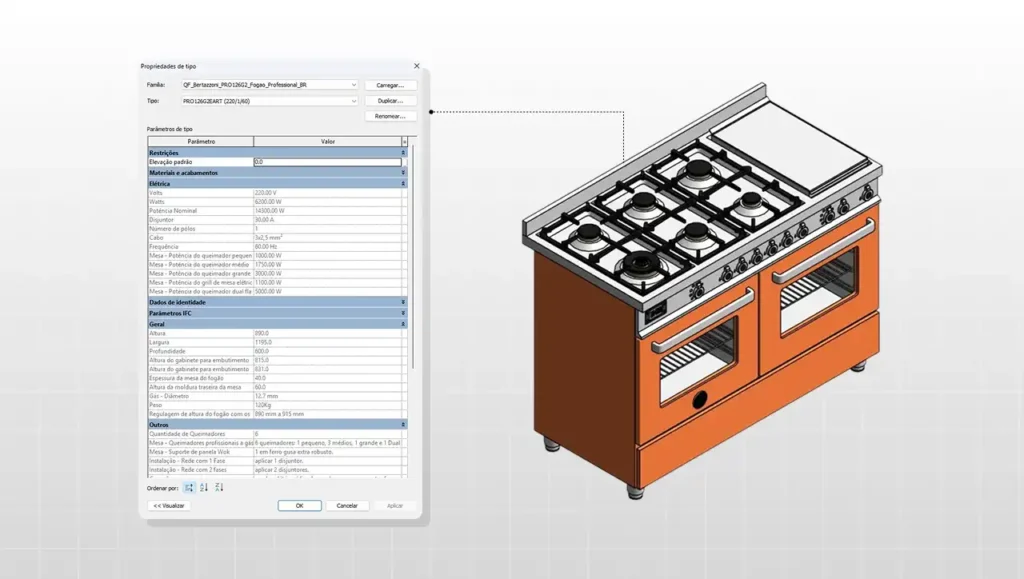

Com os dados coletados, iniciamos a modelagem 3D no Revit, criando famílias BIM fiéis aos produtos Tecno.
Durante essa etapa, além de modelarmos detalhadamente cada eletrodoméstico, tivemos que parametrizar todo o objeto, com dimensões, acabamentos, dados de instalação, etc.
3. Revisão e ajustes
Antes de finalizar a entrega, todos os arquivos gerados passavam por uma revisão de qualidade conduzida pelo time de operações da Blocks, liderado por Isadora Modesti.
Nesta verificação, são analisados diversos pontos: a geometria e materiais do modelo, a padronização adotada e se todos os parâmetros e informações estavam corretos.
Caso fossem identificadas pendências ou oportunidades de melhoria, o modelo retornava ao time de BIM para correções no Revit.
Em seguida, o ciclo de exportação era repetido para atualizar os formatos SketchUp e GLB, se necessário.
O processo de validação pelo time de operações garante que os modelos fiquem 100% “redondinhos” para entrega final com o cliente.
4. Exportação para outros formatos

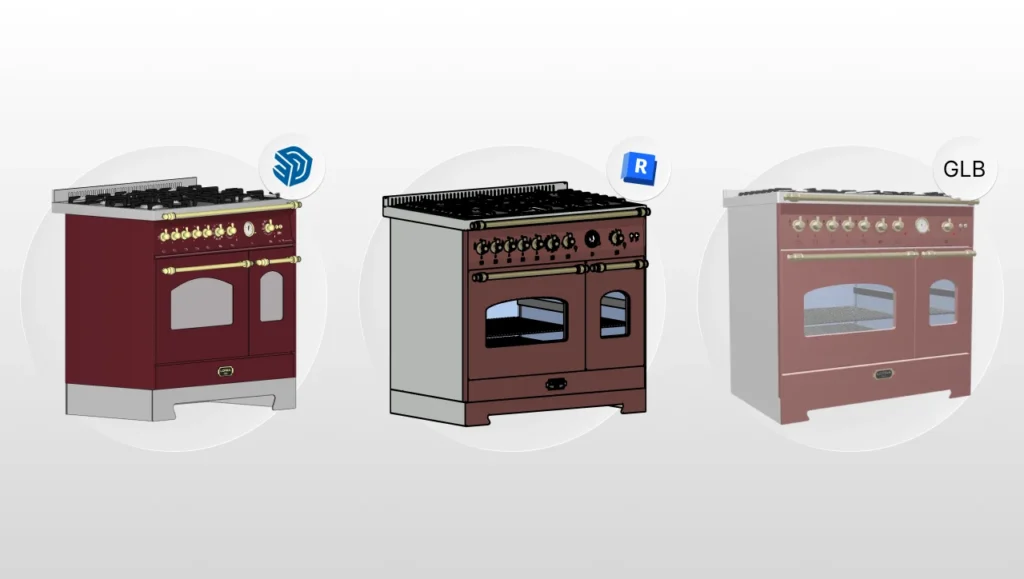

Uma vez modelado e revisado no Revit, o objeto era exportado diretamente para os formatos SketchUp (.SKP) e GLB (formato 3D leve).
Adotamos uma “linha de produção” otimizada: a modelagem completa é feita no Revit e, a partir dela, são gerados os demais formatos.
Graças a esse fluxo do Revit para os outros softwares, conseguimos manter uma consistência visual e técnica em todas as versões do modelo.
5. Entrega e publicação
Com tudo ajustado e revisado, os arquivos finalizados de cada produto (RVT, SKP e GLB) eram entregues à Tecno.
Nesta etapa, a própria Tecno conferia todos os modelos feitos para saber se tudo estava de acordo com o esperado e, caso estivesse, liberava para download em seu site.
Se você deseja ter acesso aos produtos da Tecno para usar em seus projetos, você pode acessar o site oficial da marca e baixar diretamente por lá.
Com todas as entregas finalizadas, podemos falar que o objetivo da Tecno foi alcançado: conseguimos disponibilizar modelos de alta qualidade para arquitetos e designers.
FAQBlocks: tudo o que você quer saber sobre o projeto!
Agora que você já sabe TUDO o que aconteceu no projeto da Tecno com a Blocks, vamos responder às perguntas-chave sobre essa colaboração.
Vamos lá?
Quais foram as ferramentas utilizadas na digitalização?
A principal ferramenta de modelagem usada foi o Revit, escolhido por permitir a criação de famílias BIM paramétricas e ricas em informação.
A partir do modelo no Revit, a Blocks gerou versões em SketchUp e em GLB, como ressaltamos anteriormente.
Para obter arquivos GLB otimizados, foi preciso utilizar um fluxo de trabalho envolvendo o Blender.
Então, exportávamos do Revit para um formato intermediário (DXF), importado no Blender para eventuais ajustes, e então exportado no formato GLB final.
Qual foi a estratégia para reduzir o peso dos arquivos?
Devido ao altíssimo nível de detalhamento dos produtos (eletrodomésticos premium cheios de acabamentos) foi preciso otimizar os modelos para mantê-los leves.
Para fazermos isso, tivemos que optar por algumas estratégias. As principais foram:
- Modelagem nativa em Revit: todas as geometrias foram construídas diretamente no Revit, em vez de importar malhas de outros softwares. Como o Revit trabalha com sólidos, os modelos resultantes ficaram significativamente mais enxutos em polígonos e tamanho de arquivo.
- Níveis de detalhe controlados: os objetos BIM foram configurados com Níveis de Detalhe (LOD) adaptativos no Revit (baixo, médio e alto). Assim, em vistas ou uso onde não é exigido o máximo de detalhe, partes pequenas do modelo são automaticamente ocultadas nos modos de detalhe baixo-médio, aparecendo apenas o nível alto. Com isso, o profissional consegue trabalhar em seu projeto de maneira mais leve.
- Otimização na conversão para GLB: no processo de geração dos arquivos GLB, realizamos ajustes adicionais para otimização. Então, imperfeições geométricas ou polígonos desnecessários foram eliminados no Blender antes da exportação final, e os materiais/texturas foram configurados para equilibrar qualidade visual e tamanho do arquivo.
Ou seja, com essas três estratégias, conseguimos reduzir o tamanho e otimizar os arquivos da Tecno, o que foi essencial para a disponibilização dos arquivos na internet.
Conclusão
A nossa história com a Tecno só está começando e mostra como uma boa estratégia de organização de acervo BIM pode ser benéfica para todos.
No final, a Tecno conseguiu alcançar seu objetivo principal (que era disponibilizar para arquitetos e designers), oferecendo mais autonomia para seus clientes ao especificar esses itens em seus projetos.
Se você é fabricante e deseja construir uma história junto com a Blocks, entre em contato com nossa equipe e dê um passo para a digitalização dos seus produtos.
Quem sabe você não vira um BlocksCase que nem a Tecno? Seria incrível, não?
Enfim, esse foi mais um BlocksCase! Se você gostou deste conteúdo, continue acompanhando nosso blog para mais artigos e casos como este.
Ah! E não se esqueça de compartilhar aqui embaixo com aqueles que você acha que precisam deste conteúdo.
